切削動力計
- 装置番号
- A7114
- 構成装置・型番
-
| メーカー・名称 | 型番 |
| 日本キスラー 多成分動力計 | 9257A |
- ヨミ
- セッサクドウリョクケイ
- 料金
-
2,800円 1時間 (消費税10%を含みます)
- 仕様
-
| 測定分力 | 3分力 Fx,Fy,Fz |
| 上プレートサイズ | 100×170mm |
| 測定範囲 Fx、Fy、Fz | ±5,000N |
| 分解能 | <0.01N |
| 固有振動数 | 4kHz |
| 剛性 Cx,Cy | 1000N/μm |
| Cz | 2000N/μm |
- 関連装置
-
- 概要
- 切削加工状態の評価装置として、切削中に工具や被削材にかかる切削抵抗を測定できる水晶圧電式動力計を保有しています。剛性と固有振動数が非常に高く、また、分解能も優れているため、大きな力が作用中のごく微小な力の動的変化を測定することが可能です。
当所ではこの仕様の動力計以外にも、トルク測定が可能な4成分動力計なども保有しており、当所保有の加工機と組み合わせて、旋削、タップ加工、エンドミル加工など様々な加工における3軸方向分力やトルクといった切削抵抗の測定が可能です。

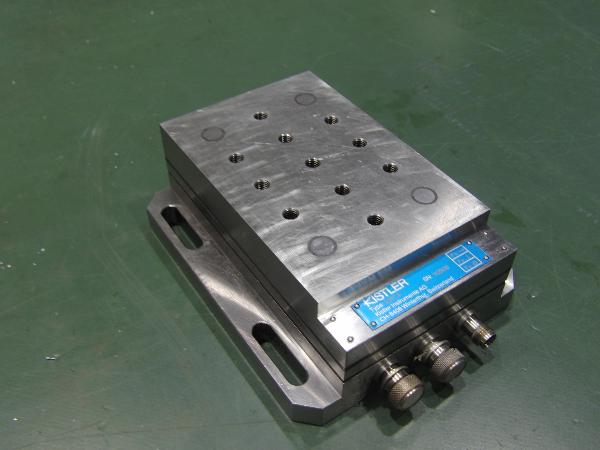

- 参考画像
