大型配光特性測定装置
装置番号
A9228
構成装置・型番
メーカー・名称
型番
PIMACS Co., Ltd.
NeoLight 9500
ヨミ
オオガタハイコウトクセイソクテイソウチ
料金
4,100円 1時間 (消費税10%を含みます)
仕様
測定方式
平面鏡回転型 (LM 79 type C)
点灯姿勢
鉛直上向き・下向き
測定可能サイズ
最大 1.32m(対角)×±20cm(厚み)
測光距離
12 m
サンプル荷重
最大 25kg (治具含む)
点灯電源
お問い合わせください
測定項目
配光曲線、全光束(配光法)、発光効率、相対分光分布、相関色温度、演色評価数、色度座標、水平照度分布
関連装置
(A9227)大型積分球測定装置
概要
本装置では、ランプや照明器具などの各種光学特性(配光曲線、全光束(配光法)、発光効率、相対分光分布、相関色温度、演色評価数、色度座標、水平照度分布)を測定することができます。また、平面鏡を測光中心を原点として鉛直面内で回転させ、サンプル自体も水平方向に回転させることで、サンプルの点灯姿勢を変えることなく、全ての方向に対する光度を測定することができます。
照明器具といった、積分球での測定で測定誤差が大きくなるような、サイズの大きい(自己吸収の大きい)サンプルについても、本装置を用いた配光法による全光束測定では、原理的に自己吸収を考慮する必要がないため、測定することができます。

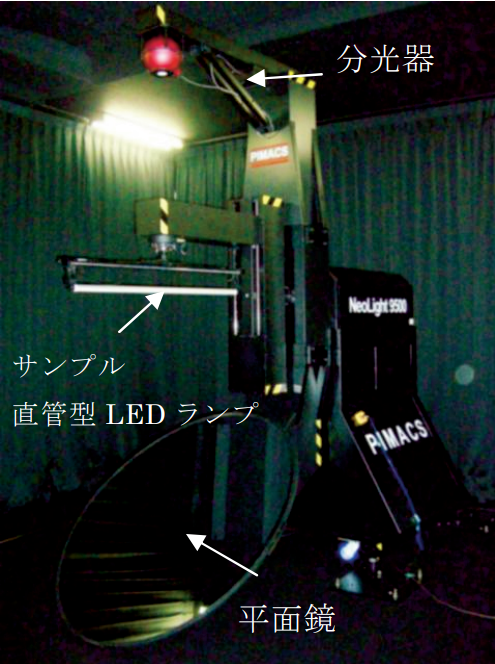

参考画像
