アーム式デジタイザ

装置番号

A7119

構成装置・型番

メーカー・名称	型番
CimCore	Infinite 2.0

ヨミ

アームシキデジタイザ

料金

2,100円 1時間　(消費税10%を含みます)

仕様

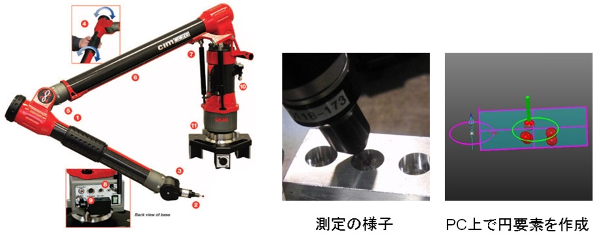

概要: アーム式デジタイザは、人間の腕のような形状をした測定器で、
関節をいくつか備えたアーム先端の測定プローブをワーク表面に接触させることで位置座標を取り込み、測定を行う。

ノギスやマイクロメーターが、直接ワークの寸法を測るのに対して、本装置はワーク形状を平面や円筒といった幾何要素としてコンピュータに取り込み、画面上で距離や角度の測定を行う。

アームの長さ、関節の角度より三次元的な位置を計算しているため、高精度な測定は難しいが、直接ノギスで測れない位置関係にある2面間の距離や、ピッチ円直径、円錐面と平面のつくる円の直径等の測定が可能である。

過去の測定例
・鋳造部品の穴位置、距離の測定
・プラスチック部品のテーパー部測定
・同一円周上にある穴間の角度測定
