三次元形状測定装置

装置番号
A1040
構成装置・型番
メーカー・名称型番
ミツトヨ製 三次元画像測定機Quick Vision PRO
ミツトヨ製 輪郭形状測定機フォームトレーサCS-5000
ヨミ
サンジゲンケイジョウソクテイソウチ
料金
5,200円 1時間　(消費税10%を含みます)
仕様
測定範囲(X,Y,Z) [Quick Vision PRO]476mm×650mm×250mm
測長ユニット [Quick Vision PRO]反射型リニアエンコーダ(分解能:20nm)
測定精度 [Quick Vision PRO]U1=0.8+2L/1000(X,Y軸)μm、U1=3.0+2L/1000(Z軸)μm
測定範囲 [CS-5000]X軸=200mm、Z軸=6mm(標準スタイラス)
分解能 [CS-5000]X軸=6.25nm、Z軸=2nm(標準スタイラス)
スタイラス [CS-5000]先端半径5μm、先端角40°ダイヤモンド
スタイラス追従角度 [CS-5000]60°(登り・下り)

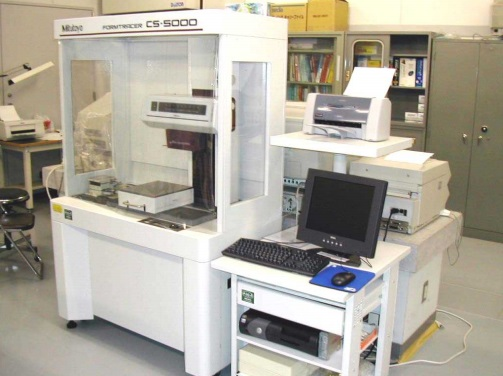

参考画像
